Что делает TDM 06 в системе поддува котла
TDM 06 подаёт воздух в топку, то есть работает на стороне горения, а не на стороне дымоудаления. В котле на твёрдом топливе это принципиальная разница: вентилятор поддува помогает топливу получать кислород, а не вытягивает дымовые газы из дымохода.
Когда воздуха в топке не хватает, котёл дольше разгорается, топливо сгорает менее полно, а тепло в систему передаётся хуже. Принудительная подача воздуха помогает сделать процесс горения ровнее и уменьшает зависимость котла от нестабильной естественной тяги.
По паспорту TDM 06 улучшает тягу, способствует более полному сжиганию топлива, повышает отдачу тепла в отопительную систему и помогает снизить лишний расход топлива. Это не рекламное обещание «экономии в любых условиях», а технический эффект при корректно подобранном и исправно работающем котле.
Почему для котла до 50 кВт важен запас по воздуху
Котёл мощностью до 50 кВт работает с более серьёзной топкой, чем малые бытовые модели. На розжиге такая камера прогревается не сразу, дымоход ещё не вышел на устойчивую тягу, а топливо уже должно перейти от тления к активному горению.
Если поддува мало, котёл не сразу набирает температуру и хуже реагирует на изменение режима. Владелец начинает чаще вмешиваться вручную: открывать заслонку, ждать разгона, снова ограничивать воздух. TDM 06 нужен именно для таких ситуаций, когда котлу требуется направленный поток воздуха в топку, а не регулировка «на глаз».
При этом производительность нельзя выбирать с запасом без проверки. Избыточный поток для небольшой топки может сделать горение резким и неудобным для управления. Поэтому TDM 06 нужно рассматривать как вентилятор для котлов своего диапазона, а не как универсальное решение для любой мощности.
Производительность 255 м³/ч: что она означает при подборе
Производительность TDM 06 составляет 255 м³/ч. Этот параметр показывает, какой объём воздуха вентилятор способен подать в топку за час. Для твердотопливного котла это один из ключевых признаков: от него зависит, сможет ли поддув поддерживать нормальное горение при рабочей нагрузке.
Слишком слабый вентилятор может включаться часто, но не давать нужного результата: котёл всё равно будет долго выходить на режим. Слишком производительный вентилятор для малой топки тоже не является правильным решением, потому что воздух начнёт разгонять горение быстрее, чем это нужно системе.
TDM 06 логично подбирать не отдельно от котла, а вместе с ним: мощность отопительной системы, объём топки, посадочный узел и способ управления поддувом должны совпасть. Только после такой проверки производительность 255 м³/ч становится преимуществом, а не случайной цифрой в таблице.
Радиальная схема и направление потока

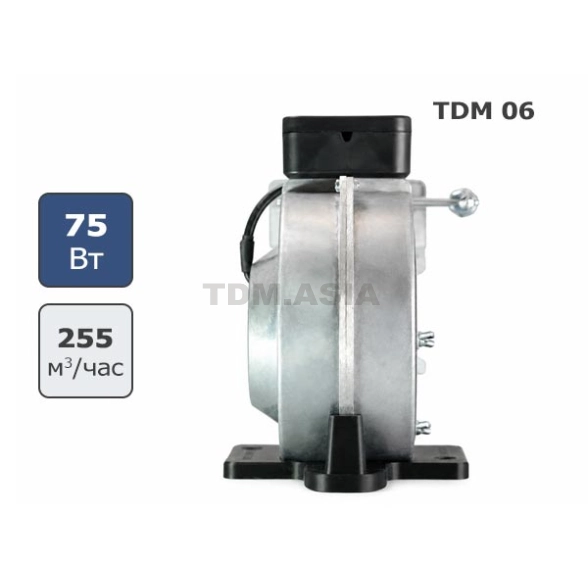

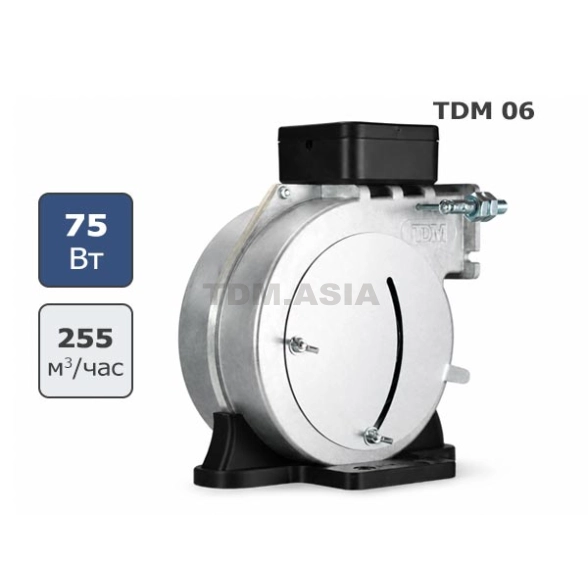

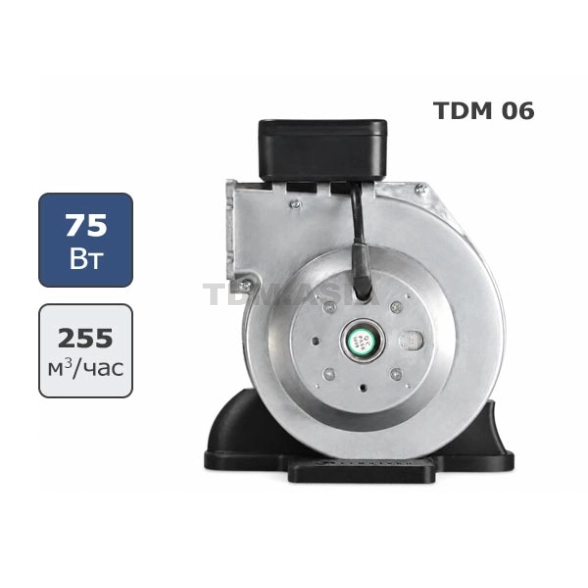

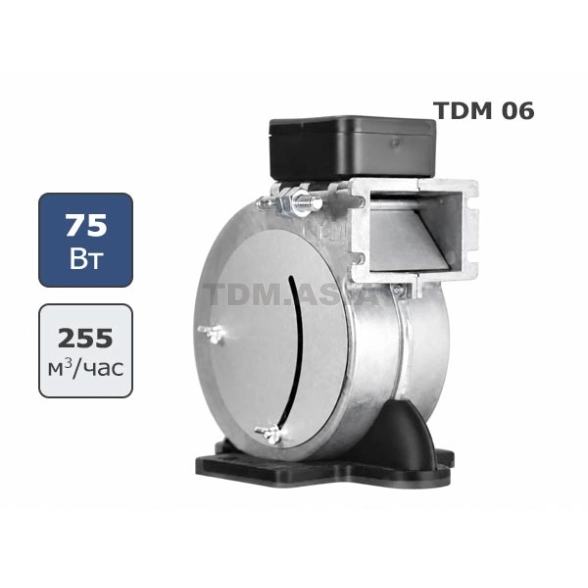

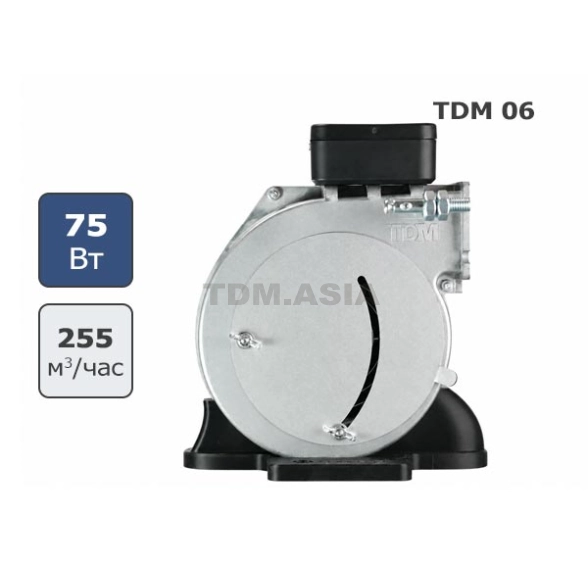

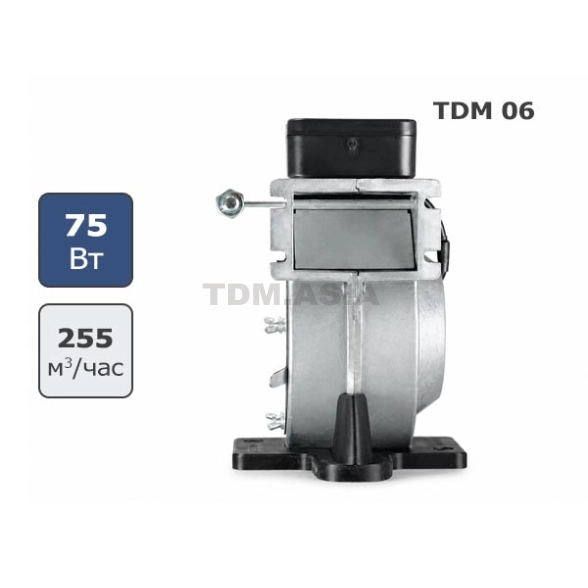

TDM 06 выполнен как радиальный вентилятор. В такой конструкции воздух забирается рабочим колесом и направляется через корпус к выходному патрубку. Для котла это удобно: поток идёт не рассеянно, а в заданную сторону — к зоне горения.
Именно поэтому при покупке нельзя смотреть только на мощность и производительность. У радиального вентилятора важны ориентация патрубка, место крепления и геометрия корпуса. Если направление выхода не совпадает с конструкцией котла, установка может потребовать переходника или доработки.
Перед заказом стоит сравнить фактическое место установки на котле с габаритной схемой вентилятора. Даже если визуально это похожий вентилятор для котла, посадочная площадка, направление патрубка и крепёж могут отличаться. Особенно это важно при замене старого поддува, когда прежний узел мог стоять через пластину, нестандартный фланец или самодельное крепление.
Когда TDM 06 выбирают вместо слабого вентилятора
TDM 06 имеет смысл рассматривать, когда котлу не хватает воздуха для уверенного разгона и стабильного горения. Это видно по работе системы: розжиг затягивается, температура набирается медленно, топливо прогорает неравномерно, а ручная регулировка поддувала становится постоянной задачей.
Если на котле уже установлен вентилятор, но он не справляется, замена должна начинаться не с поиска похожего корпуса, а с проверки параметров. Нужно сверить производительность, питание, посадочное место, направление выхода воздуха и условия работы.
Если причина плохой работы котла не в подаче воздуха, TDM 06 проблему не решит. Сырое топливо, загрязнённый теплообменник, ошибки в дымоходе или неправильная настройка системы требуют отдельной диагностики. Вентилятор помогает тогда, когда котлу действительно нужен управляемый поддув.
Перед покупкой TDM 06: что проверить на котле
Первый пункт — посадочная площадка. Вентилятор должен крепиться без перекоса, с плотным прилеганием к патрубку котла. Если корпус встаёт неровно, появляется риск подсоса воздуха не там, где нужно, вибрации и лишней нагрузки на крепление.
Второй пункт — монтажные отверстия и направление выхода воздуха. У разных котлов крепление вентилятора может отличаться, даже если внешне узел похож. Поэтому старый вентилятор лучше сравнивать не «на глаз», а по фактическим размерам и схеме установки.
Третий пункт — условия работы. TDM 06 должен находиться в зоне, где соблюдается допустимый температурный диапазон, нет прямого воздействия воды и нет агрессивной среды. Котельная — не стерильное помещение, но паспортные ограничения игнорировать нельзя.
Подключение и совместимость с автоматикой
TDM 06 питается от сети 230 В / 50 Гц. Подключение вентилятора к сети, котлу или блоку управления должен выполнять специалист либо человек с соответствующей квалификацией. Карточка товара не должна заменять схему подключения и не является инструкцией по электромонтажу.
Если котёл использует автоматику управления поддувом, нужно проверить, рассчитан ли её выход на подключение вентилятора с параметрами TDM 06. Совместимость определяется не названием контроллера, а его паспортом, допустимой нагрузкой и схемой конкретного котла.
Перед эксплуатацией важно убедиться, что вентилятор закреплён правильно, крыльчатка вращается свободно, нет постороннего шума и вибрации. Работать без кожуха крыльчатки нельзя. Подключение и любые проверки выполняются только при соблюдении требований безопасности.
Где нельзя использовать TDM 06
TDM 06 не является дымососом. Его задача — нагнетать воздух в топку, а не удалять продукты сгорания из дымохода. Если проблема связана с плохой тягой дымохода или дымоудалением, нужен анализ дымового тракта, а не замена вентилятора поддува на неподходящий узел.
Вентилятор нельзя применять для агрессивных и горючих газов. Нельзя допускать попадания влаги на двигатель. IP44 означает ограниченную защиту корпуса, но не разрешает ставить оборудование под прямую воду или использовать его в сырой агрессивной среде.
В паспорте также указаны кузницы и промышленные процессы, где требуется усиленная подача воздуха. Для таких задач TDM 06 можно рассматривать только после отдельной проверки условий: температуры, среды, крепления, направления потока и безопасности эксплуатации.
Обслуживание и гарантия TDM 06
Вентилятор поддува работает рядом с золой и сажей, поэтому его состояние нужно контролировать в течение отопительного сезона. Загрязнение ухудшает прохождение воздуха и может создавать дополнительную нагрузку на двигатель.
По мере загрязнения TDM 06 очищают от золы и сажи. Крепёжные болты проверяют один раз в сезон. Удары по корпусу и крыльчатке недопустимы: повреждение рабочего колеса может привести к шуму, вибрации и ускоренному износу.
Гарантийный срок на TDM 06 — 1 год с даты продажи. Гарантия действует при соблюдении паспорта изделия. Нарушение правил подключения и эксплуатации, механическое повреждение, вскрытие, работа вне допустимых условий, воздействие воды, огня или агрессивной среды снимают товар с нормального гарантийного сценария.
Если нужен радиальный вентилятор поддува для твердотопливного котла до 50 кВт, TDM 06 стоит рассматривать после проверки совместимости с конкретным котлом. Правильный выбор здесь строится не на одном названии модели, а на совпадении задачи, посадочного места, направления потока и условий эксплуатации.
