Радиальный вентилятор BRV для промышленных систем обработки воздуха
Центробежный вентилятор и конструктивные особенности
Двойное всасывание и аэродинамика

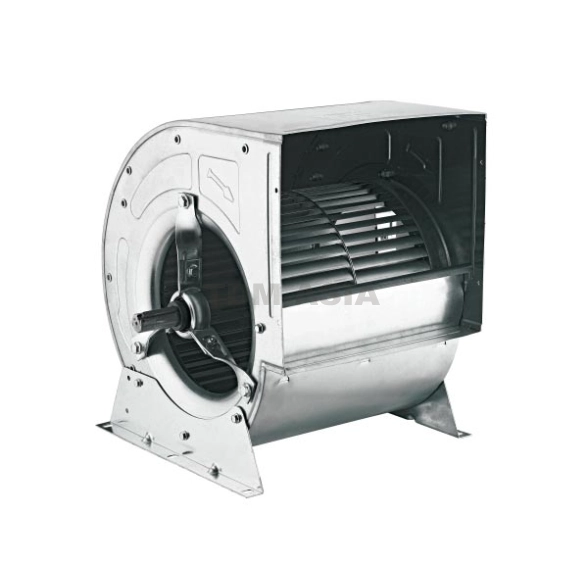

Центробежный вентилятор BRV оборудован рабочим колесом с загнутыми вперед лопатками и двойным всасыванием. Это решение увеличивает объем подаваемого воздуха при компактных размерах агрегата. Аэродинамическая форма лопаток обеспечивает равномерный поток без турбулентности и снижает уровень шума. Для проектировщиков такое исполнение гарантирует стабильные параметры при расчетах вентиляционных схем.
Корпус из оцинкованной стали
Оцинкованный корпус повышает устойчивость к коррозии и механическим воздействиям. Промышленный вентилятор с оцинкованным корпусом используется в помещениях с повышенной влажностью и пылевой нагрузкой. Для монтажников это означает минимальные требования к дополнительной защите. Для закупщиков и покупателей важна долговечность конструкции и снижение эксплуатационных расходов.
Система подшипников и демпферы
Рабочее колесо и двигатель установлены на валу с двумя подшипниками. Для снижения вибраций используются резиновые амортизаторы. Такое решение продлевает срок службы подшипников и уменьшает нагрузку на конструкцию. Для инженеров и проектировщиков это предсказуемость характеристик при длительной эксплуатации.
| Характеристика | BRV 7-7/_ | BRV-K 7-7/_ | BRV 9-9/_ | BRV-K 9-9/_ | BRV 10-10/_ |
|---|---|---|---|---|---|
| Производительность (м³/ч) | 4800 | 5500 | 6000 | 8500 | 8000 |
| Давление (Па) | 600 | 900 | 665 | 900 | 550 |
| Мощность (Вт) | 750 | 950 | 1100 | 1100 | 1500 |
| Фаза | 3 | 3 | 3 | 3 | 3 |
| Напряжение (В) | 400 | 400 | 400 | 400 | 400 |
| Полюса | 4 | 4 | 4 | 4 | 4 |
| Макс. температура (°C) | 60 | 60 | 60 | 60 | 60 |
| Диаметр (мм) | 26 | 26 | 27 | 27 | 28 |
| Габариты (мм×мм) | 207x207 | 207x207 | 261x261 | 261x261 | 290x290 |
| Вес (кг) | 6.1 | 9 | 8.2 | 13 | 9.4 |
| Характеристика | BRV-K 10-10/_ | BRV 12-12/_ | BRV-K 12-12/_ | BRV 15-15/_ | BRV 18-18/_ |
|---|---|---|---|---|---|
| Производительность (м³/ч) | 10000 | 12000 | 20000 | 15900 | 18250 |
| Давление (Па) | 750 | 550 | 800 | 445 | 380 |
| Мощность (Вт) | 1500 | 2200 | 2200 | 2200 | 4000 |
| Фаза | 3 | 3 | 3 | 3 | 3 |
| Напряжение (В) | 400 | 400 | 400 | 400 | 400 |
| Полюса | 4 | 6 | 6 | 6 | 8 |
| Макс. температура (°C) | 60 | 60 | 60 | 60 | 60 |
| Диаметр (мм) | 28 | 29 | 29 | 30 | 31 |
| Габариты (мм×мм) | 290x290 | 336x336 | 336x336 | 402x402 | 477x477 |
| Вес (кг) | 13 | 15.5 | 15.5 | 20.7 | 40.5 |
Схема и размеры радиальных вентиляторов BRV
| Модель | A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | F (мм) | I (мм) | J (мм) | K (мм) | L (мм) | M (мм) | N (мм) | W (мм) | X (мм) | d (мм) | t (мм) | H1 (мм) | H2 (мм) | H3 (мм) | X1 (мм) | X2 (мм) | X3 (мм) | t1 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BRV-K 7-7/{p} | 321 | 333 | 207 | 190 | 225 | 330 | 375 | 236 | 265 | 288 | 44 | 154 | 30 | 23 | 20 | 6 | 195 | 167 | 142 | 152 | 93 | 144 | 6 |
| BRV-K 9-9/{p} | 390 | 400 | 261 | 218 | 300 | 390 | 435 | 296 | 326 | 351 | 44 | 217 | 30 | 23 | 20 | 6 | 225 | 208 | 182 | 202 | 114 | 184 | 6 |
| BRV-K 12-12/{p} | 499 | 535 | 336 | 292 | 409 | 630 | 580 | 398 | 428 | 453 | 65 | 229 | 50 | 28 | 25 | 8 | 304 | 270 | 243 | 223 | 139 | 257 | 7 |
Схема и размеры центробежных вентиляторов BRV
| Модель | A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | F (мм) | I (мм) | J (мм) | K (мм) | L (мм) | M (мм) | N (мм) | W (мм) | X (мм) | d (мм) | t (мм) | H1 (мм) | H2 (мм) | H3 (мм) | X1 (мм) | X2 (мм) | X3 (мм) | t1 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BRV 7-7/{p} | 321 | 333 | 207 | 190 | 225 | 330 | 375 | 236 | 265 | 288 | 44 | 154 | 30 | 23 | 20 | 6 | 195 | 167 | 142 | 152 | 93 | 144 | 6 |
| BRV 9-9/{p} | 390 | 400 | 261 | 218 | 300 | 390 | 435 | 296 | 326 | 351 | 44 | 217 | 30 | 23 | 20 | 6 | 225 | 208 | 182 | 202 | 114 | 184 | 6 |
| BRV 10-10/{p} | 435 | 455 | 290 | 250 | 339 | 445 | 500 | 333 | 361 | 386 | 57 | 197 | 50 | 28 | 25 | 8 | 258 | 238 | 205 | 161 | 146 | 200 | 7 |
| BRV-K 10-10/{p} | 435 | 455 | 290 | 250 | 339 | 445 | 500 | 333 | 361 | 386 | 57 | 197 | 50 | 28 | 25 | 8 | 258 | 238 | 205 | 161 | 146 | 200 | 7 |
| BRV 12-12/{p} | 499 | 535 | 336 | 292 | 409 | 630 | 580 | 398 | 428 | 453 | 65 | 229 | 50 | 28 | 25 | 8 | 304 | 270 | 243 | 223 | 139 | 257 | 7 |
| BRV 15-15/{p} | 597 | 620 | 402 | 341 | 497 | 610 | 650 | 476 | 505 | 531 | 60 | 264 | 60 | 28 | 25 | 8 | 349 | 324 | 279 | 260 | 214 | 301 | 7 |
| BRV 18-18/{p} | 687 | 753 | 477 | 411 | 606 | 732 | 754 | 559 | 591 | 614 | 71 | 313 | 65 | 28 | 25 | 8 | 425 | 375 | 342 | 282 | 281 | 330 | 7 |
Радиальный вентилятор BRV относится к категории оборудования двойного всасывания с ременным приводом. Конструкция предназначена для эксплуатации в промышленных системах вентиляции и кондиционирования. Корпус и рабочее колесо изготовлены из оцинкованной стали, устойчивой к коррозии, что обеспечивает долговечность и надежность при эксплуатации в агрессивной среде. Диапазон производительности моделей составляет от 700 м³/ч до 25 000 м³/ч. Это позволяет использовать вентиляторы BRV как в небольших вентиляционных установках, так и в крупномасштабных системах обработки воздуха.
Радиальный вентилятор двойного всасывания в вентиляционных установках
Применение в приточных системах
Радиальный вентилятор двойного всасывания BRV используется в приточных установках для подачи больших объемов воздуха. Конструкция обеспечивает равномерное распределение потока, что важно для систем обработки воздуха. Для инженеров это решение позволяет оптимизировать количество оборудования и снизить энергозатраты.
Использование в вытяжных установках
В системах вытяжки вентиляторы BRV демонстрируют устойчивую работу при длительной эксплуатации. Агрегаты подходят для удаления загрязненного воздуха и поддержания нормативных условий в помещениях. Для монтажников важна простота интеграции в стандартные блоки вентиляционных установок.
Сферы применения
Вентиляторы BRV используются в промышленных цехах, складских комплексах, торговых центрах и системах кондиционирования воздуха. Для проектировщиков это универсальное решение, позволяющее работать с объектами различного масштаба.
Центробежный вентилятор ременной привод
Принцип работы ременной передачи
Центробежный вентилятор ременной привод функционирует за счет передачи вращения от двигателя к рабочему колесу с помощью ремня и шкива. Это обеспечивает плавную регулировку скорости путем изменения передаточного числа. Для инженеров и проектировщиков такая конструкция дает возможность подбора оптимальных параметров под конкретные задачи.
Гибкость регулировки
Использование ременного привода позволяет адаптировать вентилятор для различных режимов эксплуатации. Это снижает потребление электроэнергии и продлевает срок службы оборудования. Для закупщиков это означает возможность универсального применения одной модели в разных условиях.
Обслуживание и эксплуатация
Для монтажников обслуживание ременного привода не представляет сложности. Замена ремня выполняется быстро, что сокращает простои оборудования. Для покупателей это гарантия бесперебойной работы вентиляционных систем.
Вентилятор с частотной регулировкой
Совместимость с системами управления
Вентилятор с частотной регулировкой BRV может работать совместно с преобразователями частоты. Это обеспечивает плавное изменение скорости вращения и оптимизацию энергопотребления. Для проектировщиков это решение позволяет интегрировать оборудование в автоматизированные системы управления вентиляцией.
Энергоэффективность
Использование частотной регулировки снижает пиковые нагрузки на сеть и повышает экономичность эксплуатации. Для закупщиков это фактор снижения расходов на содержание систем вентиляции.
Надежность в эксплуатации
Частотная регулировка уменьшает механическую нагрузку на элементы вентилятора, что продлевает срок службы оборудования. Для инженеров это важный фактор при проектировании систем с высокой нагрузкой.
Промышленный вентилятор с низким уровнем шума
Балансировка рабочего колеса
Балансировка колеса снижает вибрации и уменьшает шумовые характеристики. Промышленный вентилятор с низким уровнем шума востребован в системах, где предъявляются строгие акустические требования.
Применение в общественных зданиях
Устройства используются в медицинских учреждениях, гостиницах, офисах и других объектах, где уровень шума имеет критическое значение. Для проектировщиков это гарантия соответствия санитарным нормам.
Комфортные условия эксплуатации
Для покупателей и монтажников малошумный вентилятор означает повышение качества работы оборудования и комфорт для пользователей помещений.
Применение вентиляторов BRV
- приточные и вытяжные установки промышленных предприятий;
- системы кондиционирования и обработки воздуха;
- блочные установки и фанкойлы;
- торговые и складские комплексы;
- объекты с повышенными требованиями к акустике.
Торговый Дом «Май» предлагает купить вентиляторы BRV оптом и мелким оптом по цене производителя. Для покупателей доступны модели с различными характеристиками. На складе в наличии оборудование для промышленных и коммерческих объектов. Все вентиляторы обеспечены гарантией. Для оплаты используется безналичный расчет. Доставка по всему Казахстану осуществляется с учетом логистических требований предприятий. Для инженеров и проектировщиков предусмотрены консультации инженеров по подбору оборудования. Для закупщиков важна стабильность поставок, которая снижает риски при организации закупок.
- приобретение оптом и мелким оптом по цене производителя;
- наличие моделей на складе для быстрой отгрузки;
- доставка по всему Казахстану с учетом сроков;
- гарантия на все модификации;
- консультации инженеров и техническая поддержка.
Торговый Дом «Май» обеспечивает предприятия вентиляторами BRV для систем различного масштаба. Наличие моделей на складе, стабильные поставки и техническая поддержка позволяют интегрировать оборудование в системы вентиляции и кондиционирования без задержек.
