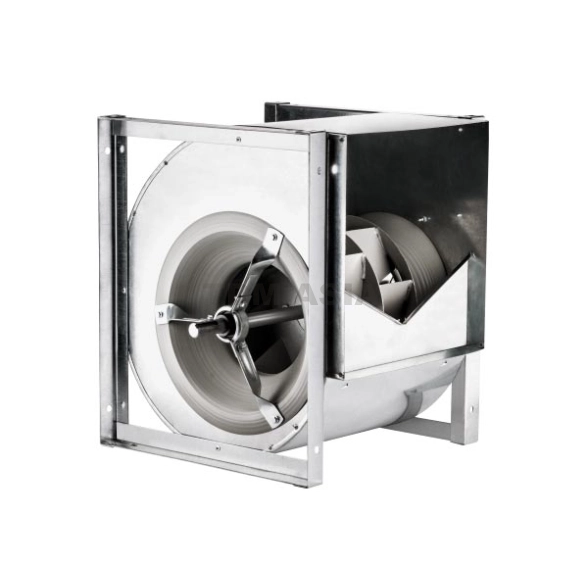

Радиальный вентилятор BSF для промышленных систем вентиляции
BSF — это двусторонний радиальный вентилятор с загнутыми назад лопатками, разработанный для промышленных систем вентиляции, где требуется высокая производительность, устойчивость к нагрузкам и возможность интеграции в сложные инженерные комплексы. Благодаря конструкции из сварной оцинкованной стали, вентилятор BSF демонстрирует надёжность, устойчивость к коррозии и механическим воздействиям. Использование высокопрочной сварной стали и аэродинамически оптимизированных лопаток обеспечивает постоянный равномерный поток воздуха при минимальном уровне шума. Конструкция с двойным всасыванием повышает эффективность системы и способствует симметричной подаче воздуха с обеих сторон.
Назначение и ключевые преимущества вентилятора BSF
Вентилятор BSF с загнутыми назад лопатками используется в системах вентиляции, где требуется стабильно высокое давление воздушного потока при минимальном энергопотреблении. Он идеально подходит для установки в составе вентиляционных установок, шкафов, климатических систем, фильтрационных и вытяжных комплексов. Благодаря ремённому приводу или инверторному управлению, модель BSF адаптируется под различные требования по расходу воздуха и скорости потока. Это обеспечивает гибкость настройки как при проектировании новых систем, так и при модернизации существующих. Встроенные двойные подшипники и несущие элементы из стали гарантируют стабильную работу даже в условиях непрерывной нагрузки и вибрации. Вентилятор BSF совместим с частотными преобразователями, включая аксессуары типа BSC-F.
| Характеристика | BSF 280 | BSF 315 | BSF 355 | BSF 400 | BSF 450 | BSF 500 | BSF 560 | BSF 630 | BSF 710 |
|---|---|---|---|---|---|---|---|---|---|
| Производительность (м³/ч) | 8000 | 11000 | 13500 | 16000 | 19900 | 27700 | 35000 | 51000 | 85000 |
| Давление (Па) | 1400 | 1560 | 1550 | 1620 | 1760 | 1770 | 1800 | 2000 | 4000 |
| Фаза | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Напряжение (В) | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| Полюса | 2 | 2 | 2 | 2 | 4 | 4 | 4 | 4 | 4 |
| Макс. температура (°C) | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Габариты (мм) | 361x361 | 405x405 | 455x455 | 510x510 | 570x570 | 640x640 | 715x715 | 843x843 | 1043x843 |
| Вес (кг) | 22 | 33 | 45 | 52 | 68 | 85 | 140 | 180 | 250 |
Схема и размеры двустороннего радиального вентилятора BSF
| Модель | A (мм) | B (мм) | C (мм) | D (мм) | E (мм) | F (мм) | G (мм) | H (мм) | J (мм) | K (мм) | M (мм) | N (мм) | R (мм) | W (мм) | X (мм) | t (мм) | t1 (мм) | LxV0 (мм) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BSF 280 | 466 | 518 | 361 | 25 | 302 | 215 | 280 | 391 | 432 | 30 | 540 | 420 | 34 | 40 | 28 | 8 | 7 | NaN |
| BSF 315 | 518 | 578 | 4040 | 25 | 340 | 263 | 330 | 430 | 484 | 30 | 600 | 460 | 34 | 40 | 28 | 8 | 7 | NaN |
| BSF 355 | 578 | 655 | 453 | 30 | 3884 | 261 | 355 | 490 | 548 | 32 | 700 | 520 | 34 | 40 | 33 | 8 | 7 | NaN |
| BSF 400 | 651 | 736 | 507 | 30 | 432 | 290 | 355 | 549 | 613 | 40 | 760 | 589 | 38 | 40 | 33 | 8 | 7 | NaN |
| BSF 450 | 727 | 832 | 569 | 35 | 487 | 322 | 530 | 611 | 681 | 40 | 845 | 613 | 46 | 50 | 38 | 10 | 8 | NaN |
| BSF 500 | 806 | 920 | 640 | 35 | 544 | 352 | 610 | 695 | 754 | 45 | 924 | 736 | 52 | 50 | 38 | 10 | 8 | NaN |
| BSF 560 | 894 | 1031 | 718 | 40 | 609 | 390 | 685 | 777 | 842 | 50 | 1000 | 819 | 52 | 70 | 43 | 12 | 8 | NaN |
| BSF 630 | 996 | 1157 | 801 | 40 | 685 | 434 | 766 | 866 | 946 | 50 | 1092 | 907 | 52 | 70 | 43 | 12 | 8 | NaN |
| BSF 710 | 1096 | 1157 | 1000 | 50 | 685 | 484 | 866 | 1066 | 1046 | 50 | 1292 | 1100 | 52 | 90 | 43 | 14 | 9 | NaN |
Конструкционные особенности вентилятора с двойным всасыванием
Радиальный вентилятор BSF имеет конструкцию с двойным всасыванием, что позволяет эффективно распределять воздушный поток на входе и обеспечивать равномерную загрузку рабочего колеса. Рабочее колесо из сварной стали формирует мощный поток воздуха за счёт центробежной силы, при этом минимизируя шум и сопротивление. Корпус вентилятора изготовлен из высококачественной оцинкованной стали, устойчивой к агрессивной среде и коррозионным процессам. Вентилятор BSF с загнутыми назад лопатками и сварной конструкцией стабильно функционирует в условиях повышенной влажности, пыли, высокой температуры и резких перепадов давления. Его применяют на производственных объектах, складах, в энергетических установках и технологических линиях, где требуется надёжность и высокая производительность при оптимальном потреблении энергии.
Аэродинамика, давление и управление вентилятором BSF
BSF — это вентилятор высокого давления, рассчитанный на работу с вытяжными, приточными и рециркуляционными воздушными потоками. Его аэродинамическая форма лопаток способствует снижению турбулентности, увеличению КПД и снижению общего уровня шума. Для управления скоростью вращения используются два основных метода: ремённая передача и инверторное управление. Ремённая передача обеспечивает точную настройку при фиксированных режимах работы, а подключение через частотный преобразователь позволяет реализовать плавное управление и автоматическую адаптацию к изменению параметров среды. Это особенно важно для объектов с переменной нагрузкой и высокой чувствительностью к микроклимату.
- Двустороннее всасывание и высокая стабильность потока
- Совместимость с BSC-F контроллером и частотным управлением
- Конструкция с ремённым приводом и стальным корпусом
- Подходит для шкафов, установок, вентиляционных комплексов
Сферы применения и совместимость вентилятора BSF
Вентилятор BSF широко используется в составе вентиляционных шкафов, приточно-вытяжных установок, фильтрационных систем и промышленных климатических комплексов. Он подходит для объектов с высокими требованиями к надёжности оборудования, в том числе: промышленные цеха, складские комплексы, энергетические установки, лаборатории, кухонные вытяжки, фармацевтические производственные линии. Благодаря двустороннему входу и сварной конструкции вентилятор BSF показывает высокую эффективность в условиях непрерывной работы и при воздействии агрессивной внешней среды. Монтаж может производиться в вертикальном или горизонтальном положении, в составе модульных систем или как часть автономного агрегата.
Коммерческие условия от Торгового Дома «Май»
Торговый Дом «Май» предлагает вентиляторы BSF по цене производителя. Вентиляторы доступны оптом и мелким оптом со склада в наличии. Оплата производится по безналичному расчёту. Гарантированы стабильные поставки, доставка по всему Казахстану, а также консультации инженеров по подбору конфигурации, мощности и системы управления. Предоставляется официальная гарантия и комплект технической документации. Наши специалисты обеспечат сопровождение на всех этапах: от технического подбора до пусконаладочных работ.
- Точная настройка и индивидуальный подбор под проект
- Промышленная надёжность и защита от агрессивной среды
- Доставка, поддержка и ввод в эксплуатацию
- Консультации инженеров по интеграции в проект
