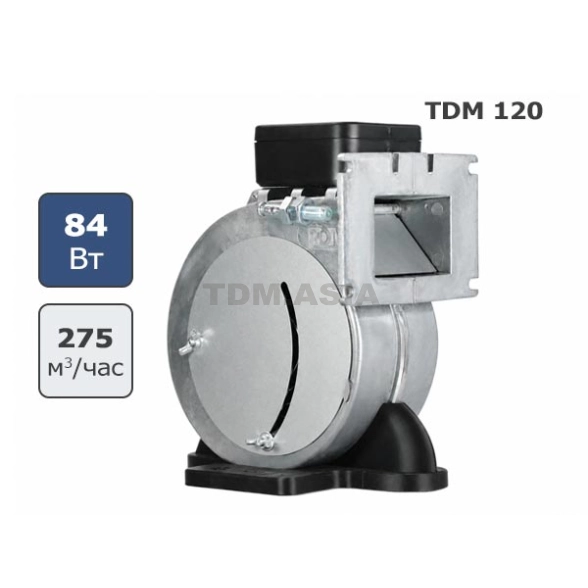

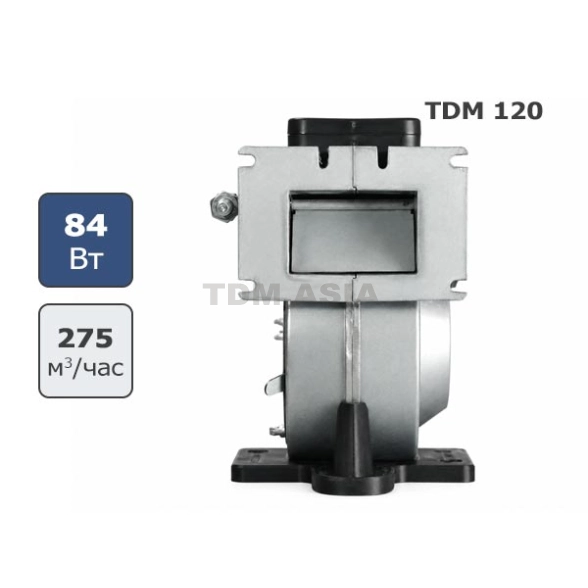

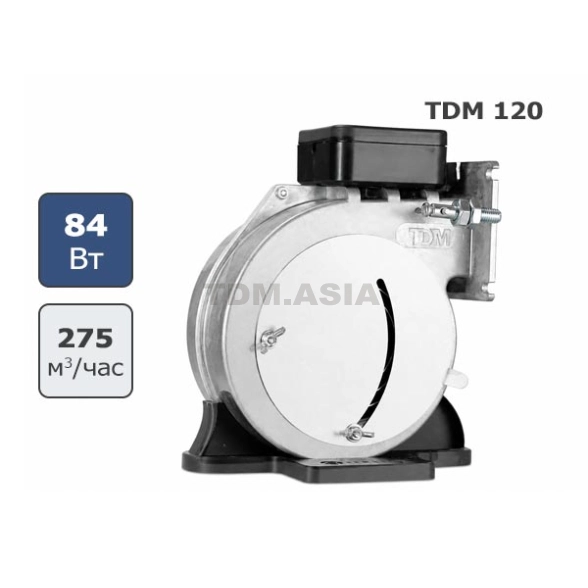

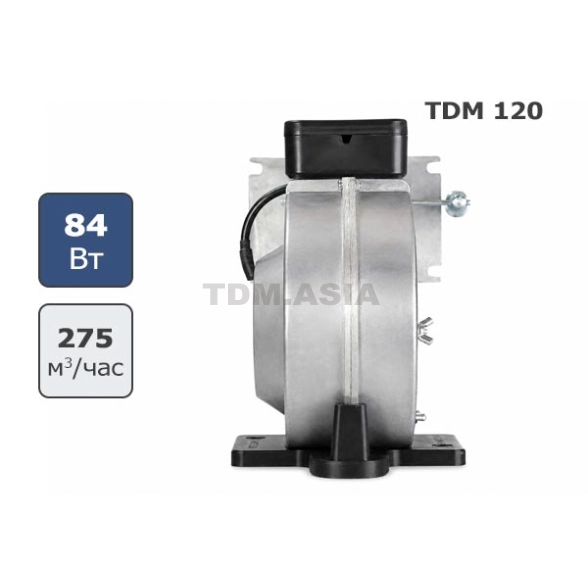

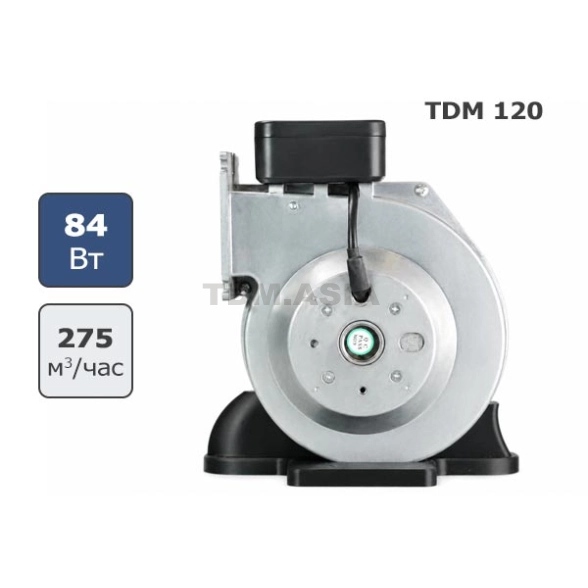

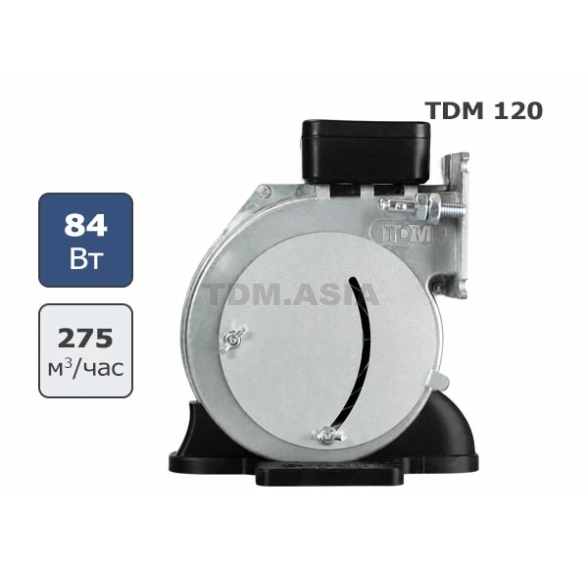

Радиальный вентилятор TDM 120 как узел подачи воздуха
Радиальный вентилятор TDM 120 предназначен для нагнетания воздуха в топку котла. Это не вытяжной вентилятор и не дымосос: он не удаляет дым из дымохода, а подаёт воздух в зону горения, чтобы топливо получало необходимый приток кислорода.
Такой вентилятор работает как отдельный узел поддува. Воздух поступает в котёл принудительно, а не только за счёт естественной тяги. Это особенно полезно в отопительных системах, где котёл должен быстрее реагировать на изменение режима и стабильнее держать температуру теплоносителя.
Главная задача TDM 120 — не просто «сильнее дуть», а сделать подачу воздуха более предсказуемой. В котле на твёрдом топливе это напрямую связано с качеством горения, передачей тепла в систему отопления и расходом топлива.
Как вентилятор поддува помогает котлу гореть стабильнее
Обычная механическая заслонка открывает или ограничивает доступ воздуха, но не всегда даёт ровный режим. На горение влияют топливо, тяга дымохода, состояние котла и текущая температура в системе. Поэтому один и тот же котёл может по-разному работать на розжиге, при наборе температуры и при длительном отоплении.
Вентилятор поддува для котла помогает сгладить эти перепады. Когда воздух поступает в топку принудительно, топливо быстрее выходит на активное горение, а котёл увереннее набирает температуру. По паспорту TDM 120 улучшает тягу, помогает топливу сгорать эффективнее, лучше передавать тепло в систему и уменьшать перерасход топлива.
При этом вентилятор не заменяет нормальную работу всей системы. Если дымоход загрязнён, топливо слишком влажное или котёл неправильно обвязан, один поддув не исправит причину полностью. Но если проблема именно в недостатке или нестабильности подачи воздуха, TDM 120 закрывает эту задачу напрямую.
TDM 120 для котлов на твёрдом топливе до 50 кВт
TDM 120 рассчитан на применение в отопительных системах с твердотопливными котлами мощностью до 50 кВт. Конкретный тип объекта сам по себе не является главным критерием. Важнее мощность котла, конструкция места установки, условия эксплуатации и соответствие вентилятора задаче поддува.
Модель можно рассматривать для котлов, работающих на твёрдом топливе, когда требуется подача воздуха в топку для стабильного горения. Это может быть котёл на угле, дровах или другом подходящем твёрдом топливе, если конструкция котла предусматривает установку нагнетательного вентилятора.
Отдельно в паспорте указаны кузницы и промышленные процессы, где требуется усиленная подача воздуха. Но для карточки товара основной сценарий остаётся отопительным: TDM 120 прежде всего интересен как вентилятор поддува для твердотопливного котла.
Когда стоит купить нагнетательный вентилятор для котла
Нагнетательный вентилятор для котла стоит рассматривать, если котёл исправен, но ему не хватает стабильной подачи воздуха. Типичные признаки — медленный выход на температуру, неравномерное разгорание топлива, частая ручная регулировка поддувала и заметные колебания температуры в системе.
Ещё один сценарий — замена старого вентилятора. Если прежний узел поддува вышел из строя, новую модель нельзя подбирать только по внешнему сходству. Нужно сверить назначение, посадочное место, направление подачи воздуха и электрические параметры.
TDM 120 подходит для задач, где нужен отдельный вентилятор подачи воздуха в топку. Если котёл уже работал с подобным узлом, перед покупкой лучше сравнить фактические размеры старого вентилятора и габаритную схему новой модели. Это снижает риск доработок при установке.
Подбор TDM 120 по месту установки на котле
Правильный подбор начинается не с названия модели, а с проверки места установки. Для TDM 120 нужно оценить посадочную площадку котла, расположение монтажных отверстий, направление патрубка и свободное пространство вокруг вентилятора. Если корпус становится с перекосом или неплотно прилегает к патрубку, нормальной работы ждать не стоит.
Особенно внимательно стоит проверять котлы, где старый вентилятор был установлен через переходную пластину, самодельный фланец или доработанный патрубок. В таких случаях паспортные параметры вентилятора важны, но фактическая геометрия места установки важнее. Ошибка по креплению может привести к лишним переделкам или неплотной посадке.
После установки крыльчатка должна свободно вращаться, а корпус не должен получать механическую нагрузку от перекоса крепления. Вентилятор работает рядом с золой, сажей и перепадами температуры, поэтому качество монтажа влияет не только на удобство установки, но и на срок службы оборудования.
Подключение TDM 120 и безопасность эксплуатации
TDM 120 работает от сети 230 В / 50 Гц. Подключение вентилятора к сети и котловой автоматике должен выполнять специалист или человек с соответствующей квалификацией. Это не участок для экспериментов: ошибка в подключении может привести к повреждению оборудования и потере гарантии.
Если котёл управляется внешним блоком автоматики, перед подключением нужно сверить параметры выхода автоматики с паспортными данными вентилятора. Статья не заменяет схему подключения котла и не является инструкцией по электромонтажу. Безопасный подход — проверять паспорт котла, паспорт вентилятора и требования блока управления как единую систему.
Перед вводом в эксплуатацию проверяют питание, крепление вентилятора, свободное вращение крыльчатки и отсутствие посторонних шумов или вибрации. Подключать оборудование нужно только при отключённом питании. Эксплуатация без кожуха крыльчатки недопустима.
Ограничения применения вентилятора TDM 120
TDM 120 не предназначен для удаления дыма и не должен подбираться как дымосос. У дымососа другая задача: он работает с дымовыми газами и тягой дымохода. Вентилятор поддува подаёт воздух в топку, поэтому его нельзя использовать как универсальный вентилятор для любых задач котельной.
Вентилятор нельзя применять для агрессивных и горючих газов. Также нужно исключить попадание влаги на двигатель. Степень защиты IP44 не означает, что оборудование можно ставить под прямое воздействие воды или эксплуатировать в сырой агрессивной среде.
Обслуживание и гарантия TDM 120
В котельной вентилятор постепенно загрязняется золой, пылью и сажей. Эти отложения ухудшают прохождение воздуха и могут создавать лишнюю нагрузку на двигатель. Поэтому TDM 120 нужно очищать по мере загрязнения, не дожидаясь заметного падения эффективности котла.
Перед отопительным сезоном стоит проверить крепёжные болты, состояние корпуса, чистоту входной зоны и отсутствие вибрации при работе. Нельзя допускать ударов по корпусу и крыльчатке: даже небольшая деформация может вызвать шум, биение и ускоренный износ.
Гарантийный срок на TDM 120 — 1 год с даты продажи. Гарантия действует при соблюдении условий эксплуатации. Нарушение правил подключения, механические повреждения, следы вскрытия, работа вне допустимых условий, воздействие воды, огня или агрессивной среды могут стать основанием для отказа в гарантии.
Если нужен вентилятор для подачи воздуха в топку твердотопливного котла до 50 кВт, TDM 120 закрывает эту задачу без лишнего усложнения. Перед заказом достаточно проверить посадочное место, условия эксплуатации и требования к подключению. Если есть сомнения по совместимости, лучше сверить габаритную схему и паспортные данные до покупки.
