Монтажная струбцина для стяжки фланцев воздуховодов

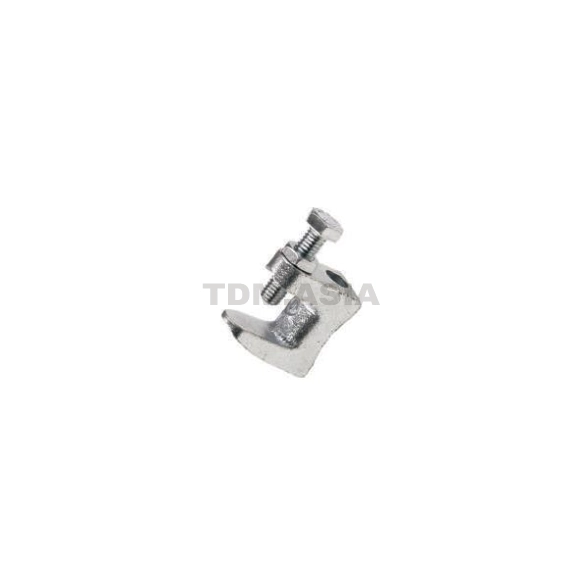

Монтажная струбцина для стяжки фланцев воздуховодов — это металлический крепёжный элемент небольшого размера с болтом, предназначенный для фиксации и уплотнённого соединения фланцевых рам при сборке вентиляционных каналов. Она обеспечивает прочность соединения и точную геометрию воздуховодов при монтаже.

Назначение и техническая роль струбцины в системе воздуховодов

Основная задача струбцины — обеспечить надёжную стяжку фланцев, которая исключает утечки воздуха и сохраняет жёсткость конструкции. В процессе монтажа вентиляционных линий важно минимизировать деформации рам и предотвратить расхождение соединительных частей. Металлическая струбцина с болтом выполняет эти функции, создавая равномерное усилие прижима. В отличие от временных зажимов, она рассчитана на постоянное использование в составе готовой системы. Благодаря стандартным размерам и унифицированной конструкции такие элементы совместимы с большинством фланцевых рам, применяемых в вентиляции.

• Повышает герметичность воздуховода.
• Упрощает сборку фланцевых соединений.
• Снижает риск вибраций и люфтов.

Конструктивные особенности и материалы изготовления

Струбцины производятся из оцинкованной стали, которая устойчива к коррозии и механическим нагрузкам. Основа изделия — металлическая скоба, дополненная болтом с резьбой, позволяющим регулировать степень прижима. Важной деталью является фиксирующая площадка, которая распределяет нагрузку на фланец и предотвращает повреждение кромок. Конструктивные элементы выполнены с учётом многократного применения, что делает струбцину универсальным крепежом для воздуховодов различного сечения.

1. Скоба — изготавливается методом штамповки из оцинкованной стали.
2. Болт — стальной, с метрической резьбой (обычно М8 или М10).
3. Фиксирующие элементы — обеспечивают равномерный прижим.

Металлические модификации

Наиболее распространены оцинкованные варианты для стандартных систем вентиляции. Возможны исполнения из нержавеющей стали для агрессивных сред.

Размерный ряд

Струбцины различаются по диаметру болта и глубине захвата. Чаще всего используются модели под болт М8 и М10.

Сценарии применения в вентиляционных системах

Струбцины применяются при сборке как прямоугольных, так и круглых воздуховодов с фланцевым соединением. Они позволяют ускорить монтаж и обеспечить точную стыковку элементов. Особенно востребованы эти изделия при монтаже промышленной вентиляции, где требуется высокая герметичность соединений и устойчивость к вибрационным нагрузкам. Также они используются в монтажных организациях для временной фиксации перед окончательной стяжкой болтовыми узлами, но в большинстве случаев остаются как постоянный элемент.

Использование в промышленных объектах

Струбцины позволяют соединять массивные воздуховоды, которые требуют точной геометрии при монтаже.

Применение в коммерческих зданиях

В офисах и торговых центрах эти элементы помогают ускорить установку вентиляционных сетей и снизить затраты на монтаж.

Преимущества применения металлических струбцин

Использование металлической монтажной струбцины имеет ряд преимуществ перед альтернативными методами крепежа. Она обеспечивает высокую скорость монтажа, равномерный прижим и многократное использование. Кроме того, универсальность конструкции позволяет использовать одни и те же изделия для воздуховодов разных сечений.

• Долговечность за счёт оцинкованной стали.
• Минимизация утечек воздуха.
• Совместимость с различными фланцевыми системами.
• Удобство в работе монтажников.

Сравнение с альтернативными методами крепления

Альтернативой монтажным струбцинам могут быть винтовые зажимы или сварка фланцевых рам. Однако первый вариант не обеспечивает такой же надёжности и долговечности, а второй требует больших затрат времени и оборудования. Струбцины же позволяют достичь оптимального соотношения скорости монтажа, стоимости и качества соединения.

По сравнению с винтовыми зажимами

Монтажная струбцина обеспечивает более равномерное распределение усилия и не требует сложных инструментов.

По сравнению со сваркой

Использование струбцин позволяет демонтировать или заменить элементы воздуховода без разрушения соединения.

Особенности монтажа и эксплуатации

Монтаж струбцины не требует специализированных навыков: достаточно вставить её на фланцевую раму и затянуть болт. При этом важно обеспечить равномерное расположение по периметру воздуховода, чтобы избежать перекосов. В процессе эксплуатации струбцины не требуют обслуживания и сохраняют свои свойства на протяжении всего срока службы вентиляционной системы.

Рекомендации по выбору и хранению

При выборе монтажных струбцин необходимо учитывать размер болта, толщину металла и предполагаемую нагрузку. Для промышленных объектов предпочтительны усиленные модели с болтом М10, а для бытовых и офисных систем достаточно М8. Хранить изделия рекомендуется в сухом помещении для предотвращения коррозии.

Торговый Дом «Май» предлагает монтажные струбцины для фланцевых соединений с оптимальным соотношением цены и качества. Мы обеспечиваем поставки по всей территории Казахстана, работаем с оптом и мелким оптом, предоставляем консультации и поддержку. Наш склад позволяет поддерживать наличие ходовых размеров, а доставка осуществляется в сжатые сроки. Выбирая нас, вы получаете надёжное оборудование и профессиональный сервис. Обратитесь к нашим специалистам для подбора струбцин под конкретный проект.
