Elmotech Antares Автоматика для твердотопливного котла

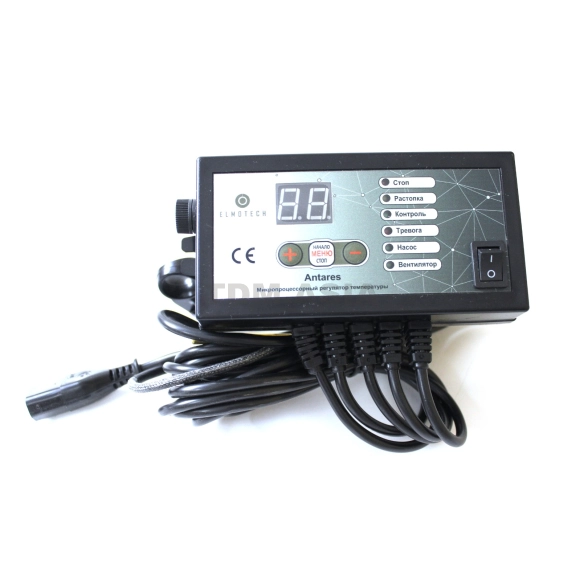

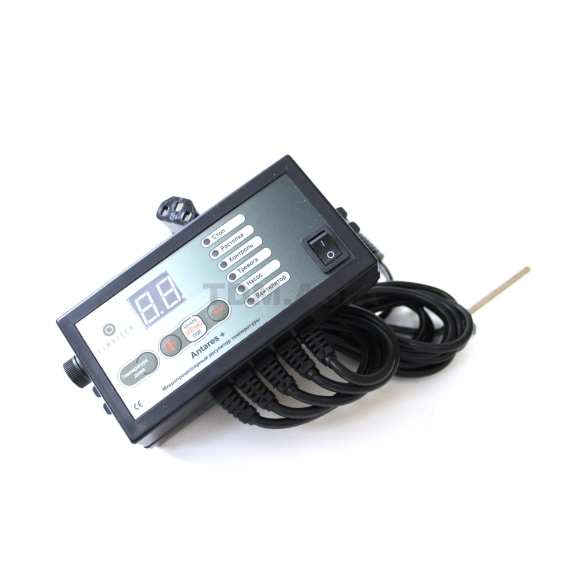

Контроллер Elmotech Antares – это автоматизированная система управления твердотопливным котлом, предназначенная для поддержания стабильной температуры и обеспечения безопасной работы котла. Он управляет вентилятором, циркуляционным насосом и регулирует процесс горения, что способствует экономичному расходу топлива и оптимальному тепловому комфорту.

Монтаж контроллера Elmotech Antares

1. Установка контроллера на котел: Начните с монтажа планки, которая будет служить основанием для установки контроллера. Закрепите эту планку на корпусе котла с помощью саморезов. Убедитесь, что планка установлена ровно и надежно зафиксирована. После этого установите контроллер на планку, убедившись, что все крепления надежно закреплены.
2. Установка датчика температуры: Датчик температуры является ключевым элементом системы, так как он измеряет температуру на выходе горячей воды из котла. Закрепите датчик на выходной трубе горячей воды (обратка). Важно тщательно изолировать датчик с помощью изоляционного материала, чтобы избежать искажения показаний из-за внешних факторов. Важно: Ни в коем случае не погружайте датчик температуры в жидкость, это может привести к его повреждению и лишению гарантии на контроллер.
3. Подключение циркуляционного насоса: Подключите циркуляционный насос к контроллеру, следуя маркировкам на самом насосе и на контроллере. Проверьте, чтобы соединения были выполнены корректно, и убедитесь, что провода надежно закреплены.
4. Подключение вентилятора: Вентилятор подключается к контроллеру через специальную вилку. Убедитесь, что вилка правильно вставлена и надежно закреплена. Вентилятор будет использоваться для управления подачей воздуха в камеру сгорания, что критически важно для поддержания процесса горения.
5. 5. Подключение к электросети: Подключите контроллер к электрической сети с напряжением 230 В. Проверьте, что все подключения выполнены корректно, и обеспечьте безопасный доступ к сети, чтобы избежать коротких замыканий или повреждений.

Инструкция по эксплуатации контроллера Elmotech Antares

1. Запуск и проверка системы: Включив контроллер, подождите несколько секунд, пока устройство завершит внутренний тест. После этого на дисплее отобразится текущая температура, измеренная датчиком. Загорится лампочка «СТОП», что указывает на готовность контроллера к дальнейшей работе.
2. Розжиг котла: Для начала розжига котла нажмите кнопку «СТАРТ». При этом загорится индикатор «РАСТОПКА», и вентилятор включится в ручном режиме для создания необходимой тяги. Когда температура на котле достигнет 35 °C, вентилятор перейдет в автоматический режим, обеспечивая постоянный контроль температуры.
3. Автоматическое управление температурой: Контроллер автоматически отключит вентилятор, когда температура на котле достигнет заданного значения, и загорится индикатор «КОНТРОЛЬ». Если температура начнет снижаться, вентилятор снова включится, и загорится индикатор «РАСТОПКА». Этот цикл будет повторяться, обеспечивая поддержание стабильной температуры в котле.
4. Остановка работы контроллера: Чтобы прекратить работу контроллера, нажмите кнопку «СТОП». В случае, если температура котла упадет ниже установленного минимального значения (параметр tU), через 5 минут контроллер автоматически остановит вентилятор, загорится индикатор «СТОП», и активируется звуковая сигнализация. Для выключения звуковой сигнализации нажмите кнопку «СТОП». Чтобы возобновить работу контроллера, снова нажмите кнопку «СТАРТ».

Пошаговая настройка МЕНЮ контроллера Elmotech Antares

1. Изменение настроек температуры: Чтобы изменить заданную температуру, используйте кнопки «▲» и «▼». Для входа в меню настройки удерживайте кнопку «МЕНЮ» несколько секунд, пока не появятся стандартные параметры, такие как время продувки. После изменения значений параметров подтвердите их нажатием кнопки «МЕНЮ».
2. Настройка времени продувки: В меню выберите параметр «СР – ПРОДУВКА РАБОТА», который отвечает за длительность работы вентилятора во время продувки. Вы можете установить значение в диапазоне от 5 до 95 секунд. Далее настройте параметр «РР – ПРОДУВКА ПЕРЕРЫВ», который определяет интервал между продувками. Значение можно установить в минутах.
3. Регулировка скорости вентилятора: Для настройки скорости вентилятора используйте параметр «СОБ – СКОРОСТЬ ОБОРОТОВ ВЕНТИЛЯТОРА». Диапазон значений составляет от 30 (минимальная скорость) до 99 (максимальная скорость). Важно выбрать такую скорость, при которой вентилятор работает стабильно. Использование некорректных скоростей может привести к сбоям в работе вентилятора и повреждению контроллера.
4. Настройка мощности вентилятора при продувке: Параметр «ОР – ОБОРОТЫ ВЕНТИЛЯТОРА ВО ВРЕМЯ ПРОДУВКИ» регулирует мощность наддува вентилятора во время продувки. Диапазон значений аналогичен предыдущему параметру – от 30 до 99.
5. Настройка температуры для включения насоса ЦО: Параметр «Температура подключения насоса ЦО» определяет, при какой температуре котла включится циркуляционный насос. Вы можете установить значение в диапазоне от 25 °C до 70 °C.
6. Гистерезис – настройка чувствительности температуры: Гистерезис – это разница между заданной температурой и температурой, при которой насос будет включаться или выключаться. Параметр «HI – Гистерезис» позволяет установить эту разницу, что помогает избежать частого включения и выключения насоса.
7. Уменьшение силы продувки: Параметр «Ю – УМЕНЬШЕНИЕ СИЛЫ ПРОДУВКИ» определяет степень уменьшения мощности вентилятора перед достижением заданной температуры. Значение можно установить в диапазоне от 0 до 10. Эта функция позволяет плавно регулировать процесс горения и уменьшает риск перегрева.
8. Температура отключения контроллера: Параметр «Ш – Температура отключения контроллера» задает минимальную температуру, при которой контроллер отключится. Диапазон значений – от 25 °C до 50 °C.
9. Время отключения насоса ЦО: Этот параметр доступен для версии контроллера с выходом на комнатный регулятор. Он позволяет настроить время, через которое насос ЦО отключится после снижения температуры.
10. Включение и отключение звукового сигнала: Параметр «Ы1 – Включение и отключение звукового сигнала» позволяет включить (1) или отключить (0) звуковую сигнализацию при срабатывании тревоги.
11. Возврат к заводским настройкам: Если необходимо вернуть контроллер к заводским настройкам, используйте параметр «Uf – Заводские настройки» (1 – вернуть настройки).

Дополнительная информация

Тревога высокой температуры: Если температура котла достигает 90 °C, включается звуковая сигнализация, и на дисплее отображается текущая температура (например, 94 °C). Загорится лампочка «ALARM». Когда температура снизится до 90 °C, контроллер автоматически вернется в обычный режим работы.

Улучшенное управление отоплением с помощью автоматики Elmotech Antares для твердотопливных котлов

Современные технологии предоставляют возможности для повышения удобства и эффективности использования твердотопливных котлов. Система управления Elmotech Antares создана для обеспечения автоматизированного контроля над процессами горения и температурой воды в вашем котле, что делает ее идеальным решением для современных домохозяйств и коммерческих объектов.

Основные особенности и преимущества:

• Автоматизация процессов: Контроллер Elmotech Antares позволяет настроить и поддерживать оптимальный режим горения, автоматически регулируя работу надувного вентилятора и циркуляционного насоса.
• Простота эксплуатации: Интуитивно понятный интерфейс и простота настроек делают контроллер доступным даже для пользователей без специальных технических навыков.
• Экономия ресурсов: Система обеспечивает экономичное потребление топлива благодаря точной настройке параметров горения и поддержания температуры.
• Повышенная безопасность: Встроенные функции защиты предотвращают перегрев, перепады давления и другие потенциальные аварийные ситуации.

Применение в различных условиях:

Elmotech Antares подходит для широкого спектра применений, от частных домов до больших производственных объектов, где требуется надежное и удобное управление системами отопления на твердом топливе.

Удобство и доступность:

• Легкая интеграция: Контроллер легко интегрируется в существующие системы отопления, не требуя сложной перенастройки.
• Доступное решение: Elmotech Antares предлагает высокое качество управления по конкурентоспособной цене, делая его доступным для широкого круга потребителей.

Как купить:

Приобрести контроллер Elmotech Antares можно в нашем интернет-магазине, где представлены различные модели под любые требования и условия эксплуатации. Мы предлагаем быструю доставку по всем регионам Казахстана, гарантию от производителя и профессиональную поддержку при выборе и установке оборудования.

Выбирайте Elmotech Antares для обеспечения надежного и эффективного управления вашей системой отопления на твердом топливе, чтобы каждый день наслаждаться теплом и комфортом без лишних затрат и хлопот.
