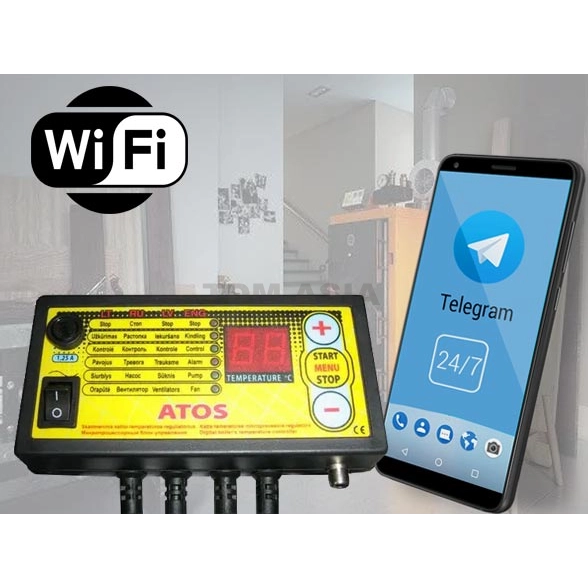

Wi-Fi Atos Автоматика для твердотопливного котла

Автоматика котла Atos (Атос) управляет нагнетательным вентилятором, мощностью до 400 Вт и циркуляционным насосом до 400 Вт. по настройкам показателя от датчика (идет в комплектации) на теплоносителе. Плавная регулировка оборотов вентилятора, без рывков и скачков.

Дополнительное управление может также осуществляться через бот в приложение Telegram. Atos (Атос) является современным регулятором для котлов с ручной загрузкой топлива.

Контроллер ATOS для управления твердотопливным котлом.

Основной задачей контроллера является поддержание заданной температуры теплоносителя и помещения.

Для управления котлом контроллер имеет три выхода:

• насос ЦО;
• вентилятор наддува;
• датчик температуры ЦО.

На лицевой панели имеются кнопки управления, экран и световые индикаторы для отображения информации режимов работы и параметров контроллера.

Кнопка «START/STOP/MENU» служит для запуска или остановки работы контроллера, а также для входа в меню.

На корпусе расположены выводы датчиков, шнура питания сети, шнуров управления и переключатель питания.

Датчик температуры ЦО устанавливается непосредственно на котле (в гильзу водяной рубашки котла), на него ориентируется контроллер при управлении котлом. Установка желаемой температуры воды осуществляется кнопками «+» и «-».

Меню контроллера АТОС для твердотопливного котла

Вход в меню осуществляется длительным нажатием на кнопку «START/STOP/MENU». Перемещение по меню и редактирование параметров осуществляется кнопками «+» и «-». Выход из меню происходит автоматически по истечении 10 секунд бездействия.

1. CP - Время продувки. Устанавливается в секундах.
2. PP - Интервал продувки. Устанавливается в минутах.
3. 0L - Настройка минимальной мощности вентилятора.
4. 0H - Настройка максимальной мощности вентилятора.
5. tn - Температура включения насоса ЦО. Минимальная температура ЦО, при которой включается циркуляционный насос. Значение «0» - циркуляционный насос включен постоянно.
6. tU - Температура угасания. При снижении температуры котла ниже установленного значения, контроллер, по истечении времени, указанного в пункте меню «Время розжига», будет считать, что котел потух и перейдет в режим «STOP».
7. Pu – Климат-контроль. Применение режима поддержания температуры в помещении при помощи дополнительного датчика температуры WiFi в помещении.

Логика работы данного режима контроллера ATOS:

А. Нагрев. Если температура датчика помещения ниже установленного значения в пункте меню «Температура помещения», то контроллер поддерживает температуру ЦО, указанную в пункте меню «Температура воды».

Б. Охлаждение. Если температура датчика помещения выше установленного значения в пункте меню «Температура помещения», то контроллер поддерживает температуру ЦО, указанную в пункте меню «Температура угасания» + 5.

• 8. Pt - Температура помещения. Выбор температуры поддержания в помещении.
• 9. UF – Сброс к заводским настройкам (цифра 1).
• 10. td – Точка доступа. Перевод контроллера в режим точки доступа.
